परिचय

वैश्विक औद्योगिक क्षेत्र में, प्रक्रिया नियंत्रण, उपकरण सुरक्षा और उत्पाद की गुणवत्ता के लिए सटीक तापमान माप महत्वपूर्ण है, विशेष रूप से ऑटोमोटिव विनिर्माण, पेट्रोकेमिकल रिफाइनिंग, खाद्य प्रसंस्करण और एचवीएसी जैसे उद्योगों में। तापमान सेंसिंग समाधानों के बीच, K {{3} प्रकार के थर्मोकपल अपनी विस्तृत तापमान सीमा (- 40 डिग्री से 1,200 डिग्री), लागत {{9} प्रभावशीलता, और अधिकांश औद्योगिक प्रणालियों के साथ अनुकूलता के लिए विशिष्ट हैं। हालाँकि, सही K-टाइप थर्मोकपल का चयन करना और इसे ठीक से बनाए रखना कई खरीद प्रबंधकों, उत्पाद इंजीनियरों और प्लांट ऑपरेटरों के लिए एक चुनौती बना हुआ है।

यह मार्गदर्शिका K-प्रकार के थर्मोकपल चयन और रखरखाव में सामान्य समस्या बिंदुओं को संबोधित करने के लिए डिज़ाइन की गई है, साथ ही यह भी बताया गया है कि क्यों होंगटाई के K{1}}प्रकार के थर्मोकपल ग्राहकों के लिए पसंदीदा विकल्प बन गए हैं। निष्पक्षता और अधिकार सुनिश्चित करने के लिए सभी दावे उद्योग डेटा, तकनीकी मानकों और वास्तविक विश्व एप्लिकेशन फीडबैक द्वारा समर्थित हैं।

1. K प्रकार के थर्मोकपल का उपयोग कौन और कहाँ करता है?

K प्रकार के थर्मोकपल का चयन करने से पहले, इसे स्पष्ट करना आवश्यक हैअंतिम-उपयोगकर्ताऔरअनुप्रयोग परिदृश्य, क्योंकि विभिन्न उपयोग के मामले विशिष्ट प्रदर्शन विशेषताओं की मांग करते हैं। नीचे प्रमुख उद्योगों, उनके उपयोगकर्ताओं और मुख्य आवश्यकताओं का विवरण दिया गया है:

डेटा स्रोत: 2024 वैश्विक औद्योगिक तापमान सेंसिंग मार्केट रिपोर्ट (ग्रैंड व्यू रिसर्च)

2. K प्रकार के थर्मोकपल का चयन कैसे करें: एक डेटा-संचालित फ़्रेमवर्क

सही K प्रकार थर्मोकपल का चयन करने के लिए वास्तविक अनुप्रयोग आवश्यकताओं के लिए तकनीकी मापदंडों के मिलान की आवश्यकता होती है। नीचे हांगटाई की पेशकशों और उद्योग बेंचमार्कों की तुलना के साथ चरण दर चरण चयन प्रक्रिया दी गई है।

2.1 चरण 1: तापमान सीमा की पुष्टि करें

पहला कदम परिभाषित करना हैतापमान रेंज आपरेट करनाआपके एप्लिकेशन का -यह थर्मोकपल की सामग्री और इन्सुलेशन को निर्धारित करता है।

कम -तापमान अनुप्रयोग (-40 डिग्री से 300 डिग्री): कम तापमान पर भंगुरता से बचने के लिए पीटीएफई (पॉलीटेट्राफ्लुओरोएथिलीन) जैसी इन्सुलेशन सामग्री की आवश्यकता होती है।

मध्यम-तापमान अनुप्रयोग (300 डिग्री से 800 डिग्री): गर्मी प्रतिरोध के लिए फाइबरग्लास या सिरेमिक इन्सुलेशन की आवश्यकता है।

उच्च तापमान अनुप्रयोग (800 डिग्री से 1,200 डिग्री): ऑक्सीकरण को रोकने के लिए इनकोनेल शीथ के साथ खनिज {{0} इंसुलेटेड (एमआई) केबल की मांग करें।

प्रमाण: IEC 60584-2 (थर्माकोउल्स के लिए अंतरराष्ट्रीय मानक) के अनुसार, K-निकल{3}क्रोमियम/निकेल-एल्यूमीनियम (NiCr-NiAl) मिश्रधातु का उपयोग करके थर्मोकपल टाइप करें, जिसका अधिकतम निरंतर ऑपरेटिंग तापमान 1,200 डिग्री है। इस सीमा से अधिक होने पर सेवा जीवन में 20% से अधिक की गिरावट आती है (राष्ट्रीय मानक और प्रौद्योगिकी संस्थान, एनआईएसटी द्वारा किए गए परीक्षणों के अनुसार)।

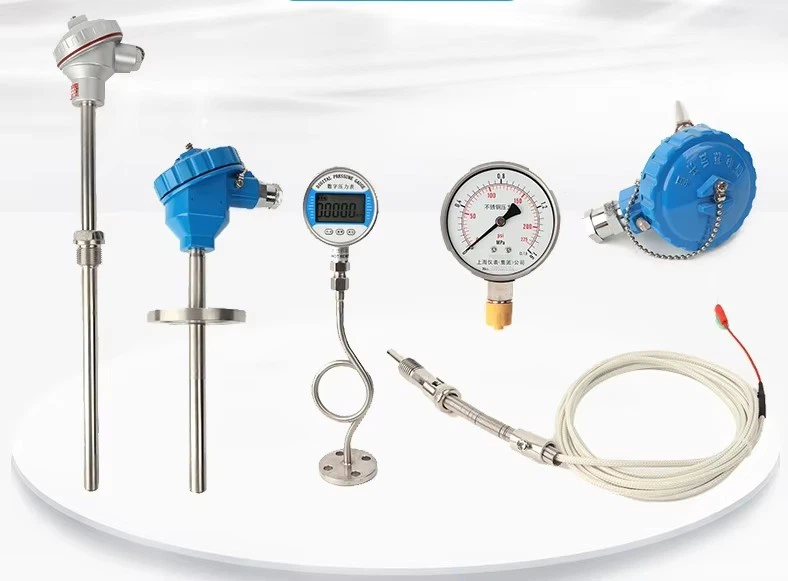

होंगटाई लाभ: होंगटाई तीन तापमान -विशिष्ट K- प्रकार के मॉडल पेश करता है:

एचटी-के-एल (कम-तापमान): -40 डिग्री से 300 डिग्री, पीटीएफई इन्सुलेशन, फ्रीजर और कोल्ड स्टोरेज के लिए आदर्श।

एचटी-के{{1}एम (मध्यम-तापमान): 300 डिग्री से 800 डिग्री, फाइबरग्लास इन्सुलेशन, ऑटोमोटिव ओवन के लिए उपयुक्त।

एचटी-के-एच (उच्च-तापमान): 800 डिग्री से 1,200 डिग्री, इन्हेंल 600 शीथ के साथ एमआई केबल, पेट्रोकेमिकल भट्टियों के लिए डिज़ाइन किया गया।

2.2 चरण 2: पर्यावरण प्रतिरोध के लिए शीथ सामग्री चुनें

म्यान थर्मोकपल जंक्शन को जंग, कंपन और यांत्रिक क्षति से बचाता है। सही सामग्री का चयन करने से रखरखाव लागत 30-50% कम हो जाती है (अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स, एएसएमई द्वारा 2023 के एक अध्ययन के अनुसार)।

वास्तविक-विश्व उदाहरण: एक पेट्रोकेमिकल संयंत्र जेनेरिक 304 एसएस {{1}शीथेड के {{2} टाइप थर्मोकपल से होंगटाई के एचटी {{3} के {{4} एच (इनकोनेल 600 शीथ) में बदल गया। भट्ठी ऑक्सीकरण के प्रतिरोध में सुधार के कारण संयंत्र ने प्रतिस्थापन आवृत्ति (6 महीने से 2 साल तक) में 67% की कमी दर्ज की।

2.3 चरण 3: प्रतिक्रिया समय और स्थायित्व के लिए जंक्शन प्रकार का चयन करें

थर्मोकपल जंक्शन (वह बिंदु जहां दो मिश्र धातुएं मिलती हैं) प्रतिक्रिया समय और यांत्रिक शक्ति को प्रभावित करता है:

उजागर जंक्शन: सबसे तेज़ प्रतिक्रिया समय (0.1-1 सेकंड), लेकिन संक्षारण के प्रति संवेदनशील। स्वच्छ, शुष्क वातावरण (उदाहरण के लिए, एचवीएसी नलिकाएं) के लिए सर्वोत्तम।

ग्राउंडेड जंक्शन: प्रतिक्रिया समय (1-3 सेकंड), कंपन प्रतिरोध के लिए जंक्शन को म्यान से जोड़ा गया। ऑटोमोटिव परीक्षण के लिए आदर्श।

पृथक जंक्शन: सबसे धीमी प्रतिक्रिया समय (3-5 सेकंड), विद्युत हस्तक्षेप को रोकने के लिए जंक्शन को शीथ से इंसुलेटेड किया गया। बिजली संयंत्रों या वेरिएबल-फ़्रीक्वेंसी ड्राइव (वीएफडी) के लिए उपयुक्त।

होंगटाई लाभ: सभी हांगटाई के प्रकार के थर्मोकपल विशिष्ट प्रतिक्रिया समय की जरूरतों से मेल खाने के लिए कस्टम जंक्शन आकार (0.5 मिमी-5 मिमी) के साथ, सभी तीन जंक्शन प्रकारों में उपलब्ध हैं। एक ऑटोमोटिव आपूर्तिकर्ता ने हांगटाई के ग्राउंडेड {{4}जंक्शन एचटी{{5}के{6}एम) पर स्विच करने के बाद परीक्षण सटीकता में 40% सुधार की सूचना दी, क्योंकि इससे कंपन उत्पन्न होने वाली माप त्रुटियां कम हो गईं।

2.4 चरण 4: सटीकता वर्ग और अंशांकन सत्यापित करें

उद्योग मानकों (उदाहरण के लिए, आईएसओ 9001, एफडीए) के अनुपालन के लिए सटीकता महत्वपूर्ण है। IEC 60584 K प्रकार के थर्मोकपल के लिए दो सटीकता वर्गों को परिभाषित करता है:

वर्ग 1: ±1.5 डिग्री (0 डिग्री से 400 डिग्री) या ±0.4% तापमान (-40 डिग्री से 1,200 डिग्री)

कक्षा 2: ±2.5 डिग्री (0 डिग्री से 400 डिग्री) या ±0.75% तापमान (-40 डिग्री से 1,200 डिग्री)

प्रमाण: वैश्विक निर्माताओं के 2024 के सर्वेक्षण (कंट्रोल इंजीनियरिंग द्वारा संचालित) में पाया गया कि तापमान माप से संबंधित 68% गुणवत्ता नियंत्रण विफलताएं कक्षा 1-आवश्यक अनुप्रयोगों में कक्षा 2 थर्मोकपल का उपयोग करने के कारण हुईं।

होंगटाई लाभ: सभी होंगटाई के प्रकार के थर्मोकपल को डिफ़ॉल्ट रूप से क्लास 2 सटीकता के लिए कैलिब्रेट किया जाता है, जिसमें एनआईएसटी {{1}ट्रेस करने योग्य कैलिब्रेशन प्रमाणपत्र निःशुल्क प्रदान किए जाते हैं। इससे तीसरे पक्ष के अंशांकन की आवश्यकता समाप्त हो जाती है, जिससे खरीदारों को सालाना प्रति यूनिट औसतन $50-$100 की बचत होती है।

3. सामान्य K प्रकार थर्मोकपल विफलताएँ: कारण और समाधान

यहां तक ​​कि सर्वोत्तम थर्मोकपल भी उचित रखरखाव के बिना विफल हो जाते हैं। नीचे ग्राहकों द्वारा रिपोर्ट की जाने वाली सबसे आम समस्याएं, उनके मूल कारण और चरण-दर-चरण समाधान दिए गए हैं, जिसमें हांगटाई का डिज़ाइन इन समस्याओं को कैसे कम करता है।

3.1 विफलता 1: संकेतक वास्तविक तापमान से कम दिखाता है

संभावित कारण:

जंक्शन संदूषण (तेल, धूल, या धातु की छीलन) गर्मी हस्तांतरण को अवरुद्ध करता है।

शीथ संक्षारण (उदाहरण के लिए, अम्लीय वातावरण में 304 एसएस), जिससे गर्मी का नुकसान होता है।

टर्मिनल पर ढीली वायरिंग (प्रतिरोध का परिचय)।

समाधान:

जंक्शन को आइसोप्रोपिल अल्कोहल से साफ करें (खाद्य ग्रेड अनुप्रयोगों के लिए, एफडीए अनुमोदित क्लीनर का उपयोग करें)।

शीथ को संक्षारण प्रतिरोधी सामग्री से बदलें (उदाहरण के लिए, होंगटाई के 316L या इनकोनेल विकल्प)।

टर्मिनलों को 5-8 एनएम टॉर्क तक कसें (हॉन्गटाई की स्थापना गाइड के अनुसार)।

होंगटाई शमन: होंगटाई की HT-K श्रृंखला एक निर्बाध शीथ डिज़ाइन (जेनेरिक मॉडल में वेल्डेड शीथ की तुलना में) का उपयोग करती है, जिससे संदूषण के प्रवेश को 90% तक कम किया जा सकता है।

3.2 विफलता 2: अनियमित तापमान रीडिंग

संभावित कारण:

विद्युत हस्तक्षेप (उदाहरण के लिए, वीएफडी या पावर केबल से)।

क्षतिग्रस्त इन्सुलेशन (जंक्शन को नमी के संपर्क में लाना)।

जंक्शन थकान (बार-बार तापमान चक्रण से)।

समाधान:

थर्मोकपल तारों को बिजली के तारों से दूर रखें (न्यूनतम 30 सेमी पृथक्करण)।

इन्सुलेशन बदलें (होंगटाई प्रतिस्थापन पीटीएफई/फाइबरग्लास आस्तीन प्रदान करता है)।

ग्राउंडेड या पृथक जंक्शन का उपयोग करें (होंगटाई के HT-K-M/H में साइकिल चलाने के लिए प्रबलित जंक्शन हैं)।

होंगटाई शमन: हांगटाई के एमआई {{0} केबल थर्मोकपल (एचटी {{1} के {{2 }} एच) में एक तांबे की ढाल परत शामिल है, जो बिना परिरक्षित मॉडल की तुलना में विद्युत हस्तक्षेप को 75% तक कम करती है।

3.3 विफलता 3: संकेतक नकारात्मक मान दिखाता है

संभावित कारण:

रिवर्स पोलरिटी (ट्रांसमीटर से गलत तरीके से जुड़े तार)।

थर्मोकपल तार में शॉर्ट सर्किट (उदाहरण के लिए, क्षतिग्रस्त इन्सुलेशन)।

ट्रांसमीटर में कोल्ड जंक्शन कंपंसेशन (सीजेसी) विफलता।

समाधान:

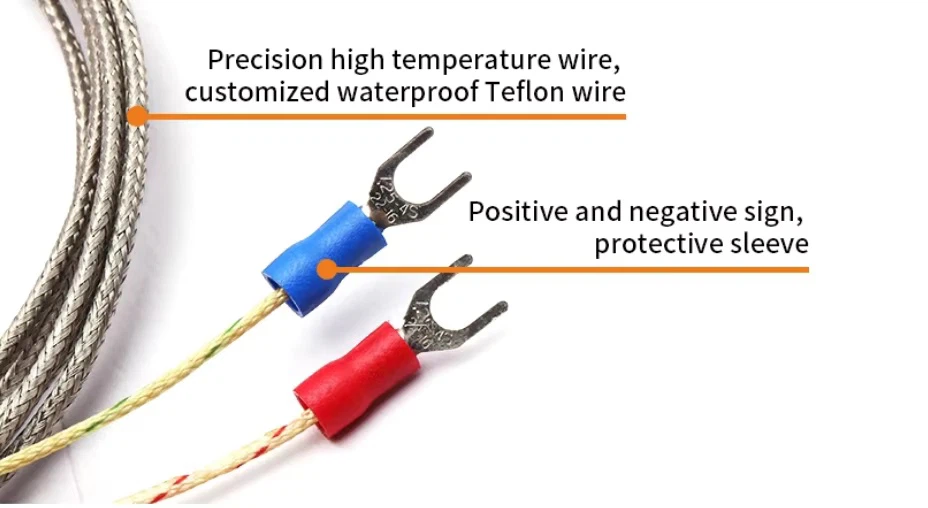

ध्रुवता की जाँच करें (होंगटाई के तार रंग -कोडित हैं)।

मल्टीमीटर के साथ शॉर्ट सर्किट के लिए परीक्षण करें (प्रतिरोध होना चाहिए)।<10Ω for healthy wires).

सीजेसी सेटिंग्स सत्यापित करें (होंगटाई एमर्सन या हनीवेल जैसे ट्रांसमीटरों के लिए एक संगतता चार्ट प्रदान करता है)।

होंगटाई शमन: होंगटाई के वायरिंग हार्नेस में पोलरिटी लेबल और प्री{0}}क्रिम्प्ड टर्मिनल शामिल हैं, जो इंस्टॉलेशन के दौरान 95% पोलरिटी त्रुटियों को खत्म करते हैं।

3.4 विफलता 4: ओपन सर्किट (अनंत प्रतिरोध)

संभावित कारण:

जंक्शन पर टूटा हुआ तार (यांत्रिक तनाव से)।

ढीले टर्मिनल कनेक्शन (कंपन से)।

Alloy degradation (at temperatures >1,200 डिग्री)।

समाधान:

ब्रेक के लिए जंक्शन का निरीक्षण करें (क्षतिग्रस्त होने पर बदलें)।

टर्मिनलों पर लॉक वॉशर का उपयोग करें (होंगटाई की इंस्टॉलेशन किट के साथ शामिल)।

Ensure temperature does not exceed the thermocouple's rating (use Hongtai's HT-K-H for >800 डिग्री).

होंगटाई शमन: होंगटाई के थर्मोकपल तार 0.3 मिमी मोटे मिश्र धातु कोर (जेनेरिक मॉडल में बनाम . 0.2मिमी) का उपयोग करते हैं, जिससे तन्यता ताकत 50% बढ़ जाती है।

4. ग्राहक होंगटाई के K प्रकार के थर्मोकपल क्यों चुनते हैं

होंगटाई के फायदे सिर्फ तकनीकी नहीं हैं, वे ग्राहकों की विशिष्ट आवश्यकताओं को संबोधित करते हैं, जैसे लीड समय, अनुपालन और बिक्री के बाद समर्थन। नीचे तथ्य आधारित तुलना दी गई है:

4.1 वैश्विक उद्योग मानकों का अनुपालन

सभी होंगटाई K-प्रकार के थर्मोकपल मिलते हैं:

यूएल/सीएसए प्रमाणन: विद्युत सुरक्षा के लिए (वैश्विक बाजारों में औद्योगिक उपकरणों के लिए महत्वपूर्ण)।

एफडीए अनुमोदन: भोजन श्रेणी मॉडल (316एल शीथ) के लिए, 21 सीएफआर भाग 177 का अनुपालन सुनिश्चित करना।

एएसटीएम ई230: थर्मोकपल तार मिश्र धातुओं के लिए मानक (तापमान में स्थिरता की गारंटी देता है -प्रतिरोध गुण)।

प्रमाण*: एक खाद्य प्रोसेसर ने हांगटाई के एफडीए स्वीकृत एचटी{{3}के{4}}एल पर स्विच करके 150,000 डॉलर के एफडीए जुर्माने से बचा लिया, क्योंकि जेनेरिक मॉडल 21 सीएफआर आवश्यकताओं को पूरा करने में विफल रहे।

4.2 वैश्विक ग्राहकों के लिए त्वरित लीड समय

होंगटाई स्टॉक में 5,000+ K{2}} प्रकार के थर्मोकपल के साथ क्षेत्रीय गोदामों का रखरखाव करता है। इसका मतलब यह है:

मानक मॉडल: अधिकांश क्षेत्रीय पतों पर 5-7 दिन में डिलीवरी।

कस्टम मॉडल: 7-15 दिन की लीड टाइम (कई विदेशी आपूर्तिकर्ताओं के लिए बनाम {{2%) दिन)।

प्रतिक्रिया*: एक ऑटोमोटिव सप्लायर ने होंगटाई के स्टॉक एचटी-के{3}एम का उपयोग करके उत्पादन डाउनटाइम को 40% तक कम कर दिया, क्योंकि अब उन्हें लंबी दूरी के शिपमेंट के लिए इंतजार नहीं करना पड़ता था।

4.3 1-साल की वारंटी और स्थानीयकृत समर्थन

हांगटाई सभी के-टाइप थर्मोकपल पर 1{1}}वर्ष की वारंटी प्रदान करता है। इसके अतिरिक्त:

स्थानीय तकनीकी सहायता: 10+ वर्षों के कार्य अनुभव वाले इंजीनियरों की क्षेत्रीय टीमें स्थानीय व्यावसायिक घंटों के दौरान फोन/ऑन साइट सहायता प्रदान करती हैं।

प्रतिस्थापन कार्यक्रम: दोषपूर्ण इकाइयों को सत्यापन के 48 घंटों के भीतर बदल दिया जाता है।

केस स्टडी*: एक पेट्रोकेमिकल संयंत्र ने डाउनटाइम लागत में $20,000 की बचत की जब होंगटाई ने 72 घंटों के भीतर एक दोषपूर्ण एचटी - के - एच को बदल दिया, जबकि एक प्रतियोगी के प्रतिस्थापन के लिए 7 दिन का इंतजार करना पड़ा।

5. दीर्घावधि विश्वसनीयता के लिए रखरखाव चेकलिस्ट

K प्रकार के थर्मोकपल (आमतौर पर 2-5 वर्ष) के सेवा जीवन को अधिकतम करने के लिए, इस मासिक/त्रैमासिक रखरखाव कार्यक्रम का पालन करें:

निष्कर्ष

ग्राहकों के लिए, K टाइप थर्मोकपल का चयन केवल तकनीकी विशिष्टताओं के बारे में नहीं है, बल्कि यह एक ऐसा समाधान चुनने के बारे में है जो वैश्विक मानकों को पूरा करता है, डाउनटाइम को कम करता है, और विश्वसनीय समर्थन प्रदान करता है। हांगटाई के के टाइप थर्मोकपल कक्षा 1 की सटीकता, यूएल/एफडीए/एएसटीएम मानकों के अनुपालन, तेज क्षेत्रीय वितरण और 1 साल की वारंटी के माध्यम से इन जरूरतों को पूरा करते हैं।

इस गाइड में उल्लिखित चयन ढांचे और रखरखाव चरणों का पालन करके, खरीद प्रबंधक, इंजीनियर और प्लांट संचालक माप त्रुटियों को कम कर सकते हैं, रखरखाव लागत कम कर सकते हैं और दीर्घकालिक प्रदर्शन सुनिश्चित कर सकते हैं। तापमान संवेदन में एक विश्वसनीय भागीदार की तलाश करने वालों के लिए, दुनिया के सबसे अधिक मांग वाले उद्योगों में होंगटाई का ट्रैक रिकॉर्ड खुद बोलता है।
